电气知识：关于无功补偿你了解多少？
2019.08.14一、需要无功补偿的原因
在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。
但是从发电机和高压输电线供给的无功功率远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。
无功补偿是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换，这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。

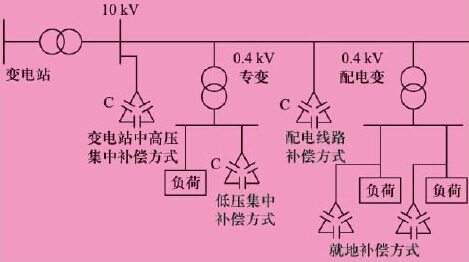

二、无功补偿常用方式有哪些？
1、 分组补偿：在配电变压器低压侧和用户车间配电屏安装并联补偿电容器。
2、 集中补偿：在高低压配电线路中安装并联电容器组。
3、 加装无功补偿设备，既可以减小功率消耗、提高功率因数，又能充分发挥设备输送功率的潜力。
4、 单台电动机就地补偿，在单台电动机处安装并联电容器。
合理地选择无功补偿方式，可以充分减少网络损耗，提高电网质量。如何进行合适地选择呢？需要考虑以下几个因素：
三、合理选择考虑的因素
1、 三相平衡性
如果配电系统中三相负荷平衡，就采用共补方式，如果三相负荷不平衡，就采用分补或者混合补偿。
2、 无功需求
在配电系统中，感性负荷占比大，无功需求就大，补偿容量也大。
3、 负荷类型
依据配电系统线性负荷和非线性负荷所占总负荷比例来确定补偿方案。
4、 负荷变化情况
配电系统中如果静态负荷多，就采用静态补偿，如果变化频繁符合多就采用动态跟踪补偿。
5、 谐波含量和分布
配电系统中可能产生电压谐波和电流，依据电流谐波次数与幅值及电压谐波总畸变率来确定补偿方案。
四、无功补偿常遇到的问题和解决办法分析
在实际工作中， 无功补偿工作还遇到如下问题：
1、电容器损坏频繁。
2、电容器外熔断器在投切电容器组及运行中常发生熔断。
3、电容器组经常投入使 用率低。
针对上述情况我们分析可能存在的原因如下：
1、电容器损坏主要原因由于在选择电压等级时没有考虑谐波背景的影响，造成所选择的电压等级偏低，长期运行电容器将容易损坏。
2、电容器外熔断器经常发生熔断，主要是合闸涌流对 熔断器的冲击或者熔断器额定电流的选择偏小造成的， 或是不同电抗率组别的电 容器组投切顺序不当所致。
3、电容器投入使用率低主要是由于在电容器容量选择
-
