电能质量中电压问题包括哪些,有什么区别?

2019.08.06

电力系统的电能质量始终处在动态变化中。电能从发电 生产到用户消耗是一个整体,电能量的流动始终处于动态平衡之 中,并且随着电网结构的改变和负荷的变化,在不同时刻、不同连接点,电能质量现象和指标往往是不同的,也就是说整个电力系统的电能质量状态始终处在动态变化中。




   暂态电能质量问题主要表现为电压问题,其中包括电压暂降/骤降、电压骤升、短时断电等,有时我们也常常称之为“晃电”。 那么,这些术语(或俗语)之间是否有不同的含义呢?不妨和通意达www.toeta.cn小编一起来了解下。



1. 晃电



是指因雷击、短路或其他原因造成的电网短时电压波动或短时断电的现象。供电系统产生晃电的基本类型有:电压骤降、骤升、短时断电、电压闪变。电压骤升,持续时间0.5个周期至1min, 电压上升或下降至标称电压的110180%。电压暂降/骤降是电压有效值降至标称值(Nominal Value)10%90%, 且持续时间为10ms1min(典型持续时间为10ms600ms)的电能质量事件之一。 短时断电, 持续时间在0.5个周波至3s的供电中断(如备自投、重合闸等)。电压闪变。电压波形包络线呈规则的变化或电压幅值一系列的随机变化一般表现为人眼对电压波动所引起的照明异常而产生的视觉感受。

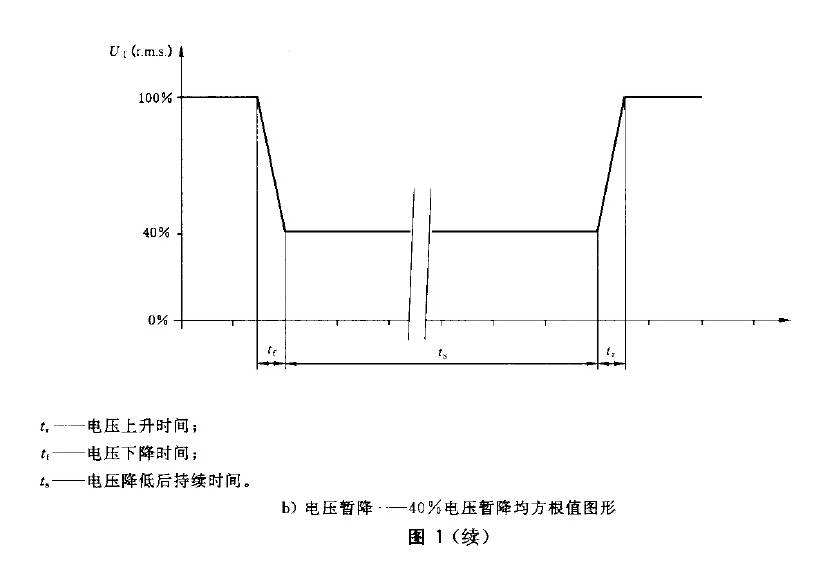

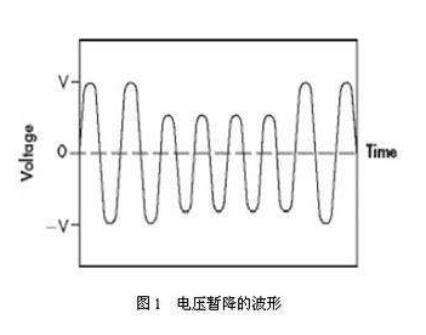

2. 电压暂降/骤降

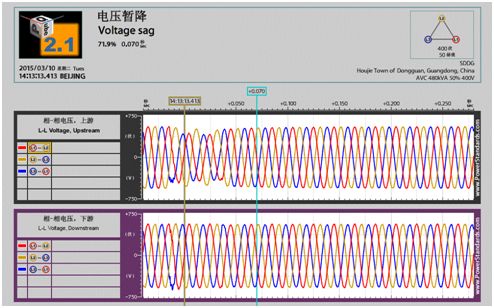

是电压有效值降至标称值(Nominal Value)的10%90%,且持续时间为10ms0.5个周波)至1min的电能质量事件之一。严重的电压暂降,将使用电设备停止工作,或引起所生产产品质量下降。而电压暂降影响的严重性则随用电设备的特性而异。一般而言,工业过程设备对电压暂降特别敏感,因为设备内任何一个元件由于电源出现问题都会使整个流程停止运转。这些工业过程涉及汽车、半导体、塑料、石化、纺织、光纤、饮料乳业、移动通信等领域,常受电压暂降影响的重要设备有冷却装置控制、直流电机驱动、可编程逻辑控制器(PLC)、机械装置、可调速驱动装置等。






生产过程中对电压敏感的电气设备的正常工作,甚至造成严重的经济损失。保护装置切除故障、误动以及运行人员误操作等均可引起供电中断。当保护装置跳闸切断给某一用户供电的线路时,该供电线路上将出现电压中断。这种情况一般仅在该线路上发生故障时才会出现,而相邻的非故障线路上都将发生不同程度的电压暂降。





3. 低电压穿越

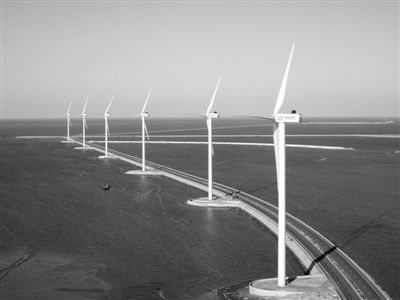

从电网的角度定义的,比如风电场的低电压穿越和火电厂的低电压穿越,它影响了风电发电机组和火电发电机组的正常发电,并会引发风电场和火电厂的辅机跳闸,对大电网引发高风险、低概率的大面积停电安全事故;而从用户角度定义,就是电压暂(骤)降(voltage sags Voltage dips),因为大电网或者用户配网产生的电压暂降,会引起敏感负载宕机,引发安全事故并带来极大的经济损失。



4. 低电压穿越能力





通常指变频器及供电对象设备外部故障或扰动引起的暂态、动态或长时间电源进线电压降低到规定的低电压穿越区内时,能够可靠供电,保障供电对象的安全运行的能力,即保障关键设备在电网波动时持续、稳定工作的能力。而在新能源领域里,就是指风力发电机或光伏发电系统的端电压降低到一定值的情况下不脱离电网而继续维持运行,甚至还可为系统提供一定无功以帮助系统恢复电压的能力。具有低电压穿越能力的风力发电机可躲过保护动作时间,故障切除后恢复正常运行。这可大大减少发电系统在故障时反复并网次数,减少对电网的冲击。




1)电压跌落幅值:电网中严重的电压跌落基本上都是由系统故障引起的,继电保护将检测电压跌落的幅值并判断是否动作跳闸,直接决定电压跌落的持续时间,从而影响对并网风电场的低电压穿越能力要求如果能有效地辨识风电场并网处母线电压跌落的危害程度,自适应调整故障间隔的保护控制策略,将有效地整体降低健全间隔上风电机组感受到的电压跌落持续时间,从而提高风电场低电压穿越能力;



2)持续时间:利用电容器的瞬间对大电感放电当电流达到峰值时,使电流延续通过,从而达到较长的放电时间,风机能够保持并网,甚至向电网提供一定的无功功率,支持电网恢复正常,从而“穿越”这个低电压时段,提高风电场的整体平稳运行能力。



由此可见,我们通常所说的晃电的概念与电压暂降/骤降、低电压穿越并不完全相同。改进电网电能质量,电力企业有必要安装抑制或消除电力扰动的设备。
