变压器的主要分类和用途,你都知道吗?

2019.08.05

变压器是变换交流电压、电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流)。变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。


   那么变压器是怎么分类的主要用途又是什么呢?今天就跟随通意达(www.toeta.cn)小编一起详细了解下。



变压器分类:


   ①按冷却方式分类:干式(自冷)变压器、油浸(自冷)变压器、氟化物(蒸发冷却)变压器。



  ②按防潮方式分类:开放式变压器、灌封式变压器、密封式变压器。



  ③按铁芯或线圈结构分类:芯式变压器(插片铁芯、C型铁芯、铁氧体铁芯)、壳式变压器(插片铁芯、C型铁芯、铁氧体铁芯)、环型变压器、金属箔变压器。



  ④按电源相数分类:单相变压器、三相变压器、多相变压器。



  ⑤按用途分类:电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。



变压器的工作原理:

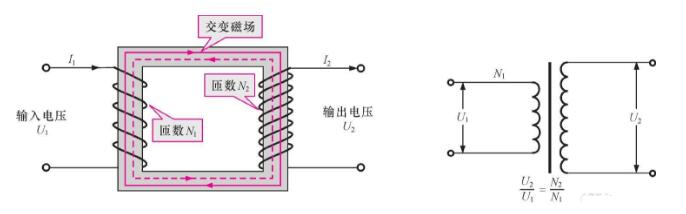

  变压器的工作原理示意图如图2所示。变压器的初级绕组和次级绕组相当于两个电感器,当交流电压加到初级绕组上时,在初级绕组上就形成了电动势,产生出交变的磁场,次级绕组受到初级绕组的作用,也产生与初级绕组磁场变化规律相同的感应电动势(电压),于是次级绕组输出交流电压,这就是变压器的变压过程。




  图2 变压器的工作原理示意图



  变压器的输出电压和绕组的匝数有关,一般输出电压与输入电压之比等于次级绕组的匝数N2与初级绕组的匝数N1之比,即U2/U1=N2/N1;变压器的输出电流与输出电压成反比(I2/I1=U1/U2),通常降压变压器输出的电压降低,但输出的电流增大了,具有输出强电流的能力。



变压器的用途:

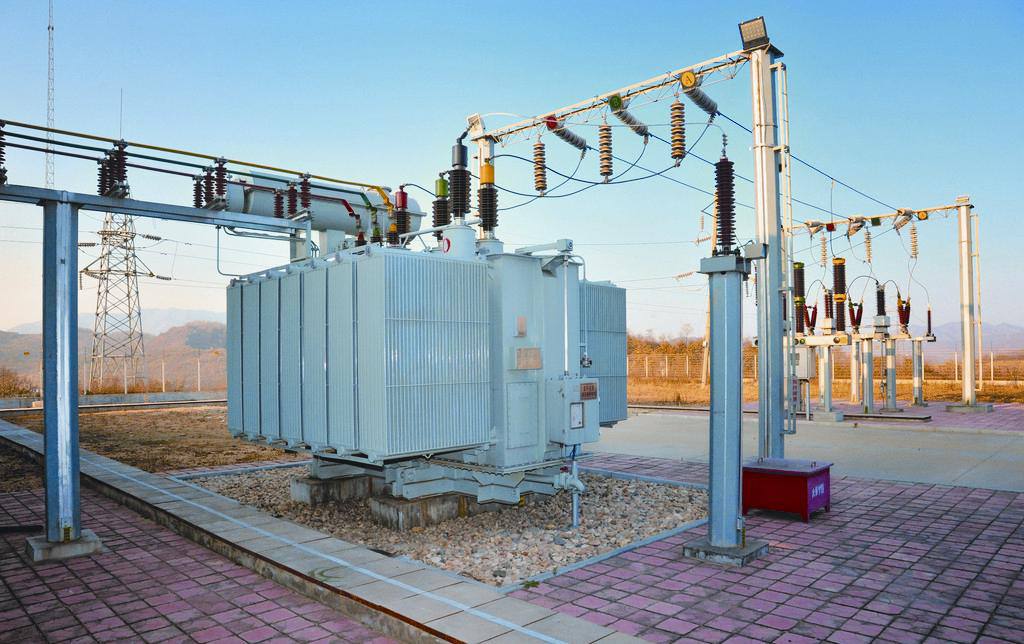

  电力变压器(简称变压器)是用来改变交流电电压大小的电气设备。它根据电磁感应的原理,把某一等级的交流电压交换成另一等级的交流电压,以满足不同负载的需要。因此变压器在电力系统和供用电系统中占有非常重要的地位。

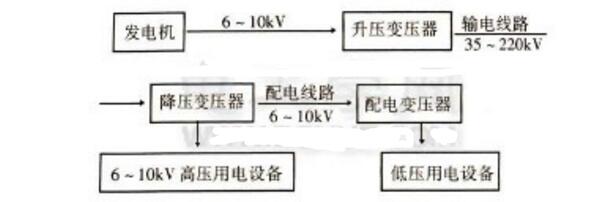

  发电机输出的电压,由于受发电机绝缘水平的限制,通常为6.3KV10.5KV,最高不超过20KV。用这样低的电压进行远距离输电是有困难的。因为当输送一定功率的电能时,电压越低,则电流越大,电能有可能大部分消耗在输电线的电阻上。所以只能用升压变压器将发电机的端电压升高到几万伏到几十万伏,以便降低输送电流,减小输电线路上能量损耗而不增大导线截面将电能远距离传输出去。






  输电线将几万伏或几十万伏高电压的电能输送到负荷区后,必须经过降压变压器将高电压降低到适合用电设备使用的低电压。为此,在供用电系统中,需要降压变压器,将输电线路输送的高电压变换成各种不同等级的电压,以满足各种复合的需要。
