中压开关柜的定义及分类知识
2019.07.31什么是中压开关柜

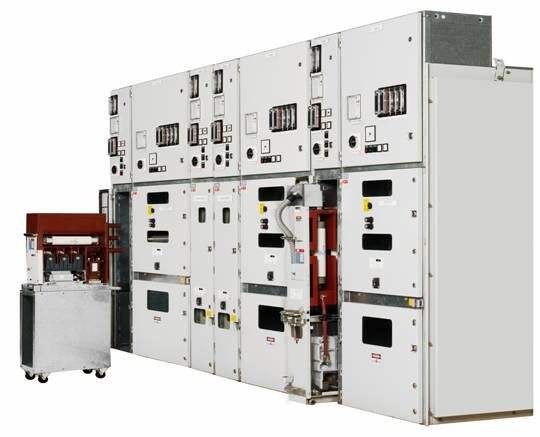

中压开关柜是金属封闭开关设备，它对中压开关以外的其他设备，起到很好的绝缘性能，避免电弧烧穿电力设备，保障电力使用上的安全，同时也避免用电时，中压开关故障范围的扩大。中压开关柜是由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
中压开关柜有哪些分类
1.从结构上看，中低压开关柜有这样的几种分类：
(1)半封闭式中压开关柜，柜体正面和侧面封闭，背面和母线裸露，结构简单，造价较低，安全性较差，已接近淘汰，如GGlA型。
(2)箱式中压开关柜，具有金属外壳，但间隔数目较少，母线也被封闭，安全性较好。如XGN型。
(3)间隔式中压开关柜，各室问采用一个或多个非金属隔板隔离，安全型更好一些。如JYN型。
(4)铠装式中压开关柜，各室间采用金属隔板隔离且接地，安全性好，结构复杂，加工精度高，价格稍高。如国产的KYN型，ABB公司的ZSl型。、
2.从绝缘介质，中压开关柜可分为三类：
(1)空气绝缘中压开关柜，极问和极对的绝缘靠空气间隙保证，绝缘性能稳定，造价低，柜体体积较大。
(2)复合绝缘中压开关柜，极间和极对的绝缘靠较小的空气间隙加固体绝缘材料来保证，柜体体积小，但防凝性能稍差，造价较高。
(3)SF中压开关柜。气体绝缘，全部回路元件置于密闭以容器中，充入SF。气体。技术复杂，加工精度要求高，价格昂贵，此种方式一般都用在超高压设备中，中压开关柜在国外有采用此种型式，我国国内尚无此类产品。
虽然配电柜的物理特性基本保持不变，但为了适应智能电网，其技术及优化方式正在发生改变。 通过检查智能电网网络的特性，有可能洞察配电柜如何能满足这项挑战。中压配电柜将在整个智能电网网络中变得更加分散，模块化配电柜也将满足灵活性需求。
通过检查智能电网网络的特性，有可能洞察配电柜如何能满足这项挑战。中压配电柜将在整个智能电网网络中变得更加分散，模块化配电柜也将满足灵活性需求。
-
