变压器局部放电如何处理,分享几种检测方法

2019.07.24



变压器局部放电的检测方法主要是以局部放电时所产生的各种现象为依据,产生局部放电的过程中经常会出现电脉冲、超声波、电磁辐射、气体生成物、光和热能等,根据上述的这些现象也相应的出现了多种检测方法,通意达(www.toeta.cn小编下面介绍几种目前比较常见的局部放电检测方法。

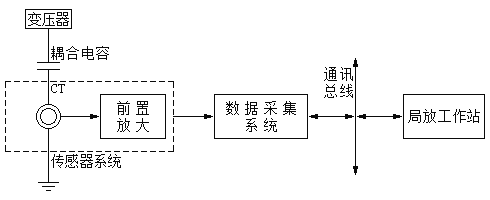

1. 脉冲电流检测法

这种方法是目前国内使用较为广泛的变压器局部放电检测方法,其主要是通过电流传感器检测变压器各接地线以及绕组中产生局部放电时引起的脉冲电流,并以此获得视在放电量。电流传感器一般由罗氏线圈制成。主要优点是检测灵敏度较高、抗电磁干扰能力强、脉冲分辨率高等;缺点是测试频率较低、信息量少。


2.化学检测法

化学检测法又被称为气相色谱法。变压器出现局部放电时,会导致绝缘材料被分解破坏,在这一过程中会出现新的生成物,通过对这些生成物的成分和浓度进行检测,能够有效的判断出局部放电的状态。这种方法的优点是抗电磁干扰较强,基本上能够达到不受电磁干扰的程度,也比较经济便捷,还具有自动识别功能;但该检测方法也存在一些缺点:由于生成物的产生过程时间较长,故此延长了检测周期,只能发现早期故障,无法检测突发故障,并且该方法只能进行定性分析,无法实现定量判断。另外现在使用的气体传感器对检测到的所有气体都较为敏感,致使检测的准确性不是很高。

3.光测法

由于局部放电会产生光辐射,光测法主要是针对局部放电时产生的光辐射进行检测。通常情况下变压器油中发生放电时所产生的光波长度均不相同,试验结果表明光波的长度一般在500nm~700nm 这一区间范围,当光电发生转换后,根据光电流的特性,能够对局部放电进行识别。

4. 超高频检测法

变压器在发生局部放电时都会出现正负电荷中和的现象,并且伴随这一现象都会形成一个陡的电流脉冲向周围辐射电磁波。

该方法主要是通过对变压器内部产生局部放电时所发射的超高频电磁波进行接收,从而达到对局部放电的定位和检测。这种检测方法的主要优点是测量频率比较高、检测频率范围可以调节、抗电磁波干扰性能强、灵敏度较高等。

5. 射频检测法

该方法主要是通过利用电流互感线圈从变压器的中性点进行测量获取信号,测量的信号频率通常能够达到3 万kHz,从很大程度提高了局部放电的测量频率。主要优点是射频检测系统安装方便,检测设备不会改变变压器的运行方式;其缺点是由于射频检测只能对单一的信号进行分辨,无法准确的判断三相变压器局部放电信号的总和,因此,不适合三相变压器的局部放电检测。

6.红外热像法

该方法主要是通过红外线测量仪器对变压器中局部放电时所产生的电热能量转换来实现检测局部放电区域内的温度变化达到检测的目的。主要优点是红外线仪器操作简便,并且测出的结果直观准确;其缺点是只能对变压器表面的局部放电进行检测,无法检测到变压器深处的故障,只适合定性测量,目前尚不能用于定量测量。

7.超声波检测法

这种方法主要测量的是变压器局部放电时所产生的超声波信号。通过利用安装在变压器油箱上的超声传感器对变压器局部放电产生的超声波进行接收,并以此来确定变压器局部放电的位置和大小。该方法可以同时适应在线和离线检测,且检测结果相同;其缺点是不能进行定量判断,只能作为辅助测量。

电力变压器检测周期

1、按照DL/T 596-2005 《电力设备预防性试验规程》的要求,10kV电力变压器,正常试验周期是1-3年一次,但需要时,可以缩短试验周期,一年一次。

2、有些企业10kV变压器容量比较大,相对重要,用继电保护装置进行控保。但保护装置的定值是要求一年进行一次校验的,所以许多单位在进行保护校验停电的时候,就顺带进行了变压器试验。


3、一般来说,变压器的高压试验是非破坏性的试验,增加试验次数不会对变压器造成伤害,所以一年一试是重要用户的明智选择。

4、随着材料科学的进步和现代制造技术的发展,电气设备正在向长周期、免维护、状态检修方面发展,将来可望发展到多年检修或不检修的阶段。

近年来,随着经济建设的不断发展和人民生活水平的提高,对供电可靠性的要求也愈来愈高,而作为电力系统中主要设备之一的电力变压器的局部放电检测也受到了电力行业越来越多的重视。如果变压器出现局部放电现象,很有可能造成变压器过早的发生损坏,影响变压器的使用寿命,同时局部放电还直接影响到区域正常供电。因此,对于变压器局部放电进行检测已是保证该设备安全可靠运行的重要措施。
