变频器的操作和运行
2018.12.141、变频器操作面板的使用 变频器操作面板作为一种人机界面，是变频器接受命令和显示参数的主要单元。

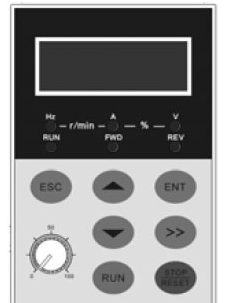

图1 操作面板图 2、变频器操作面板按键功能

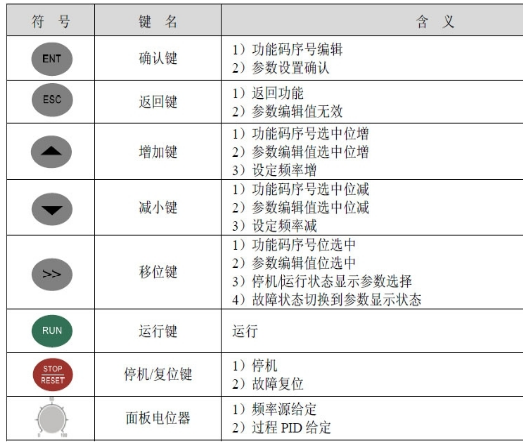

表1 控制面板按键功能表 3、变频器操作面板指示灯说明

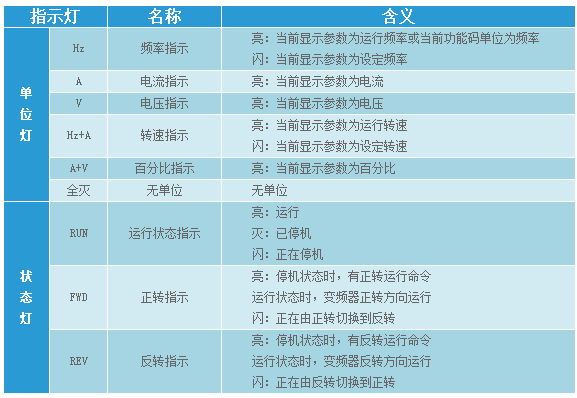

表2 指示灯说明 4、变频器面板电位器给定说明变频器面板电位器可作为频率给定和过程PID 给定，通过相关功能码的设置完成。b0-01 设为3（设置方法参）考功能码参数的设置方法）时，变频器面板电位器为主频率给定。b0-03 设为4，面板电位器为辅频率给定。当b1-01的个、十或百位有设置成4 时，面板电位器作为相应命令通道的频率给定绑定方式。变频器面板电位器为过程PID 给定时，将F0-00 设置成2。 5、变频器提示信息状态

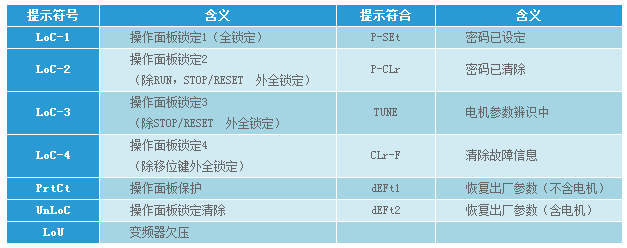

表3 提示字符表 6、变频器功能码参数设置方法 （2） 功能码的显示结构
图2 功能码一级显示图
图3 功能码二级显示图（3 为b0-00 的内容） |
-
