高压开关柜上的速断保护和过负荷保护是什么

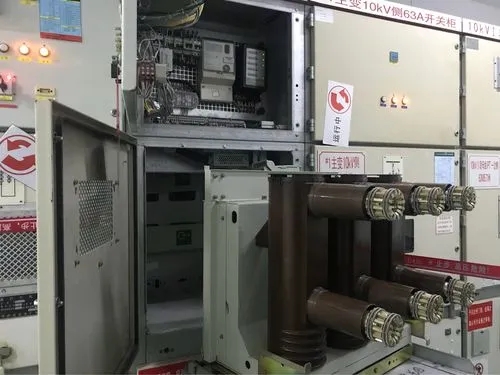

2022.09.23速断和过流都属于电流保护，只是保护的电流范围不同。保护装置通过柜内安装的CT获取电流信号，当检测到采集的电流信号达到保护设定值时，就会触发保护功能跳闸。
速断保护是用于接地或者短路等严重故障情况下启动，当故障电流超过整定值时，保护装置触发跳闸信号开关断开，速断保护是没有延时的，属于瞬时动作保护；而过流保护设定值就比较小，通常就是用于过负荷或堵转等故障情况下启动，当电流达到设定值触发保护动作，过流保护通常是带有延时功能，有反时限和定时限两种延时类型，根据设备类型选择合适的延时类型和时间。
以空压机为例，这是一台10KV电动机，：速断保护设定值应该在电动机8-10倍额定电流，需要躲过电动机的启动电流。而过流保护设定值应该在1.15-1.4之间，需要躲过电动机正常运行电流。
1.通常高压柜都会安装继电保护装置，俗称继保，而过流保护，速断保护，过负荷保护都是继保的常见保护功能。
2.继保能通过电流互感器采集线路电流的大小，当然故障电流也一样可以采集到。
3.继保每一项保护功能都可以输入保护定值，当继保检测到电流达到保护定值后，就会有告警或者动作信号。
4.过流，速断，过负荷保护都是继保的保护功能，原理其实都一样，区别在于定值的大小。
5.举个例子，我在继保设置过流的定值是10A，延时时间是0.15S，那么当继保检测到电流达到10A时，延时0.15S后，继保就会控制本身的内部继电器动作，使跳闸回路接通，跳闸高压柜。
6.过负荷保护是防止线路超过设计负荷所设置的保护；过流和速断保护都是防止线路线路故障扩大范围所设的保护，一般速断保护的定值比过流保护的定值大很多。
