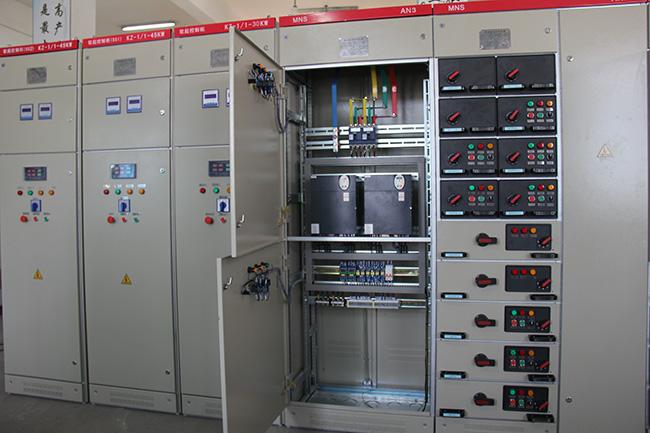

一.MNS开关柜概述：

   MNS（Ⅱ）型低压成套开关设备，适用于交流50Hz，额定工作电压660V及以下的系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。符合IEC60439-1、GB7251.1及JB/T9661等相关标准。

二.MNS开关柜柜体主要特点：

   1、框架为组合式结构，基本骨架由C型钢材组装而成；

   2、每一个柜体分隔为三个室，即水平母线室、抽屉小室、电缆室。各隔室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故；

   3、设计紧凑：以较小的空间容纳较多的功能单元；

   4、结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要；

   5、母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠；

   6、各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠；

   7、材质可选用冷轧板、镀锌板、敷铝锌板制作；

   8、柜体可分为全套功能板，半套功能板及矩形铁制通道三种方式制作。

三.MNS低压开关柜柜体抽屉类型：

  抽屉类型分五种标准尺寸，都是以E=25mm为模数，它们分别为8E/4、8E/2、8E、16E和24E。单元回路额定电流400A及以下。其中8E/4和8E/2二种抽屉的结构是用阻燃型塑料和铝合金型材组成。8E/4单元抽屉可承受电流为32A，8E/2单元抽屉可承受电流为63A。四种抽屉单元可在一个柜体中作单一组装，也可作混合组装。功能单元隔离总高度为72E（1800mm）。
